ハスラーＭＲ９２Ｓ　社外ナビ取付

新車　ハスラー ＨＹＢＲＩＤ G　

オーディオレス仕様に社外ナビ取付です。

ナビは　ＫＥＮＷＯＯＤ　

ＭＤＶ－Ｓ８１１ＨＤＬ　８インチナビ

バックカメラはＣＭＯＳ－Ｃ２３０です。

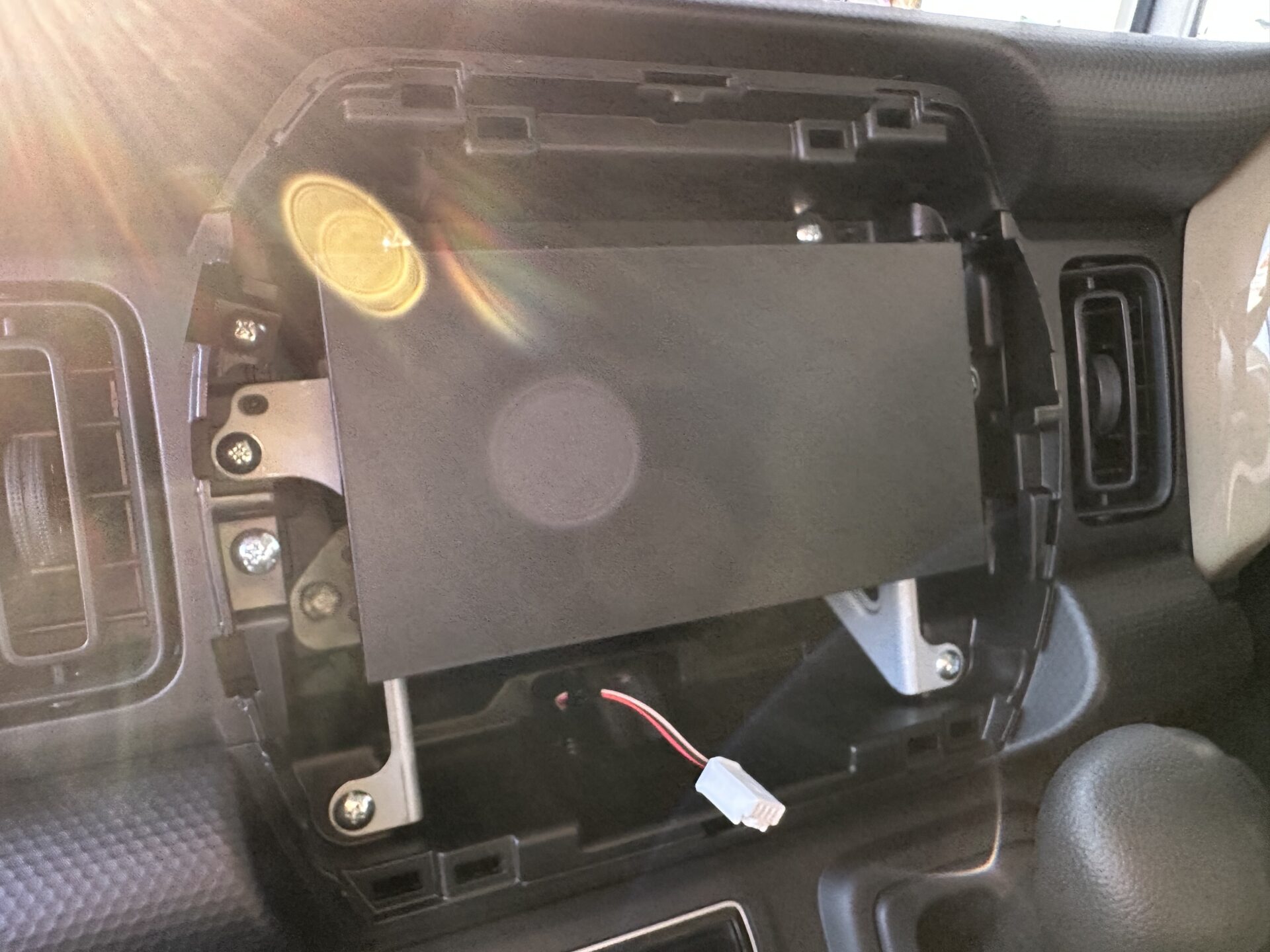

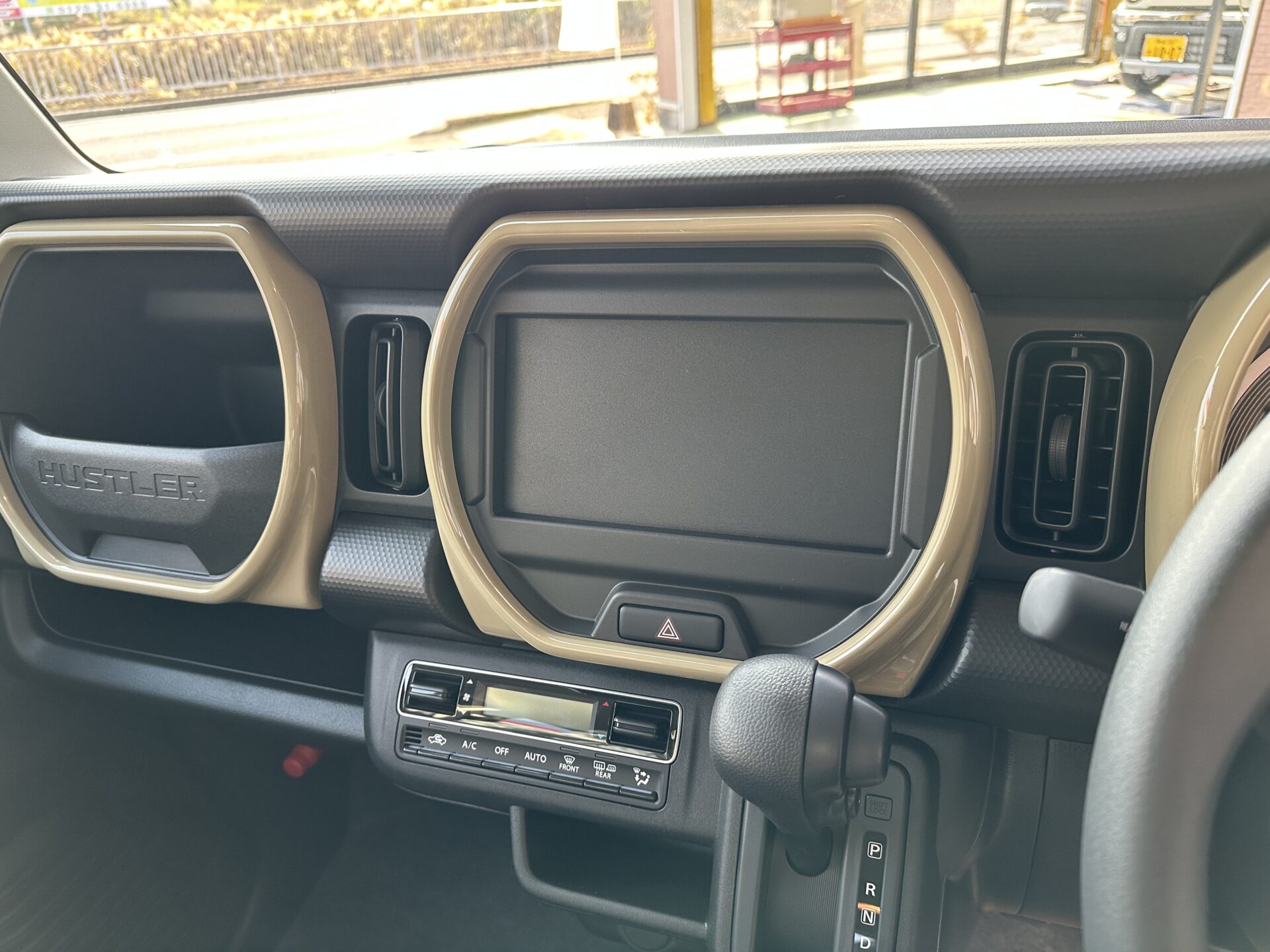

まず　オーディオガーニッシュを取り外します。

車種によっては簡単だったりはずしにくかったり

ハスラーはパネルがパチッとはめ込んであります。

なかなか硬いですが　そこは根性　(^^)/

まわりに傷つかないように

マスキングもかかせません。

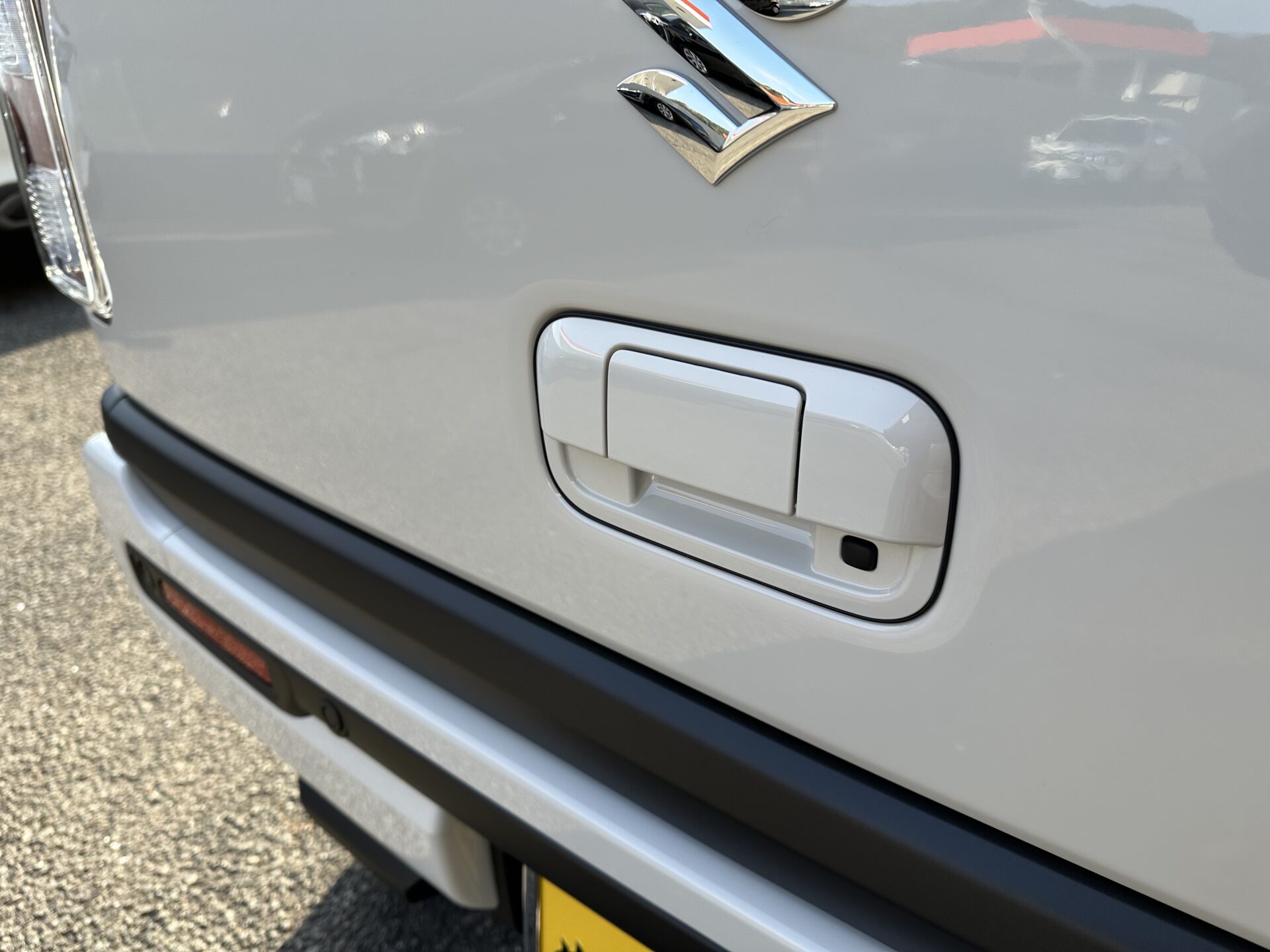

バックカメラは　

リヤバンパーまたはバックドアに取り付けます。

今回は純正のようにバックドアに取り付けますので

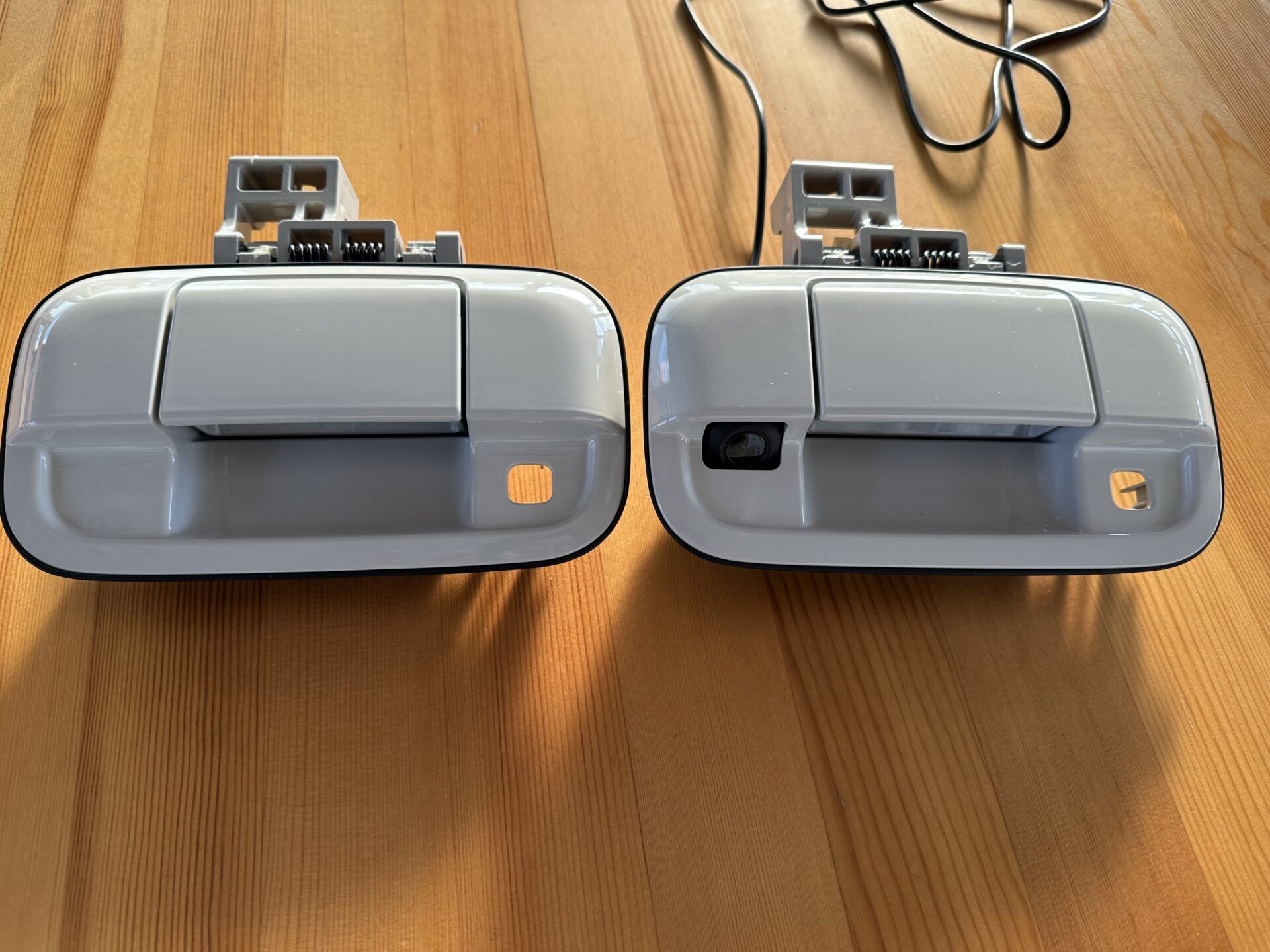

バックドアハンドルの交換が必要です。

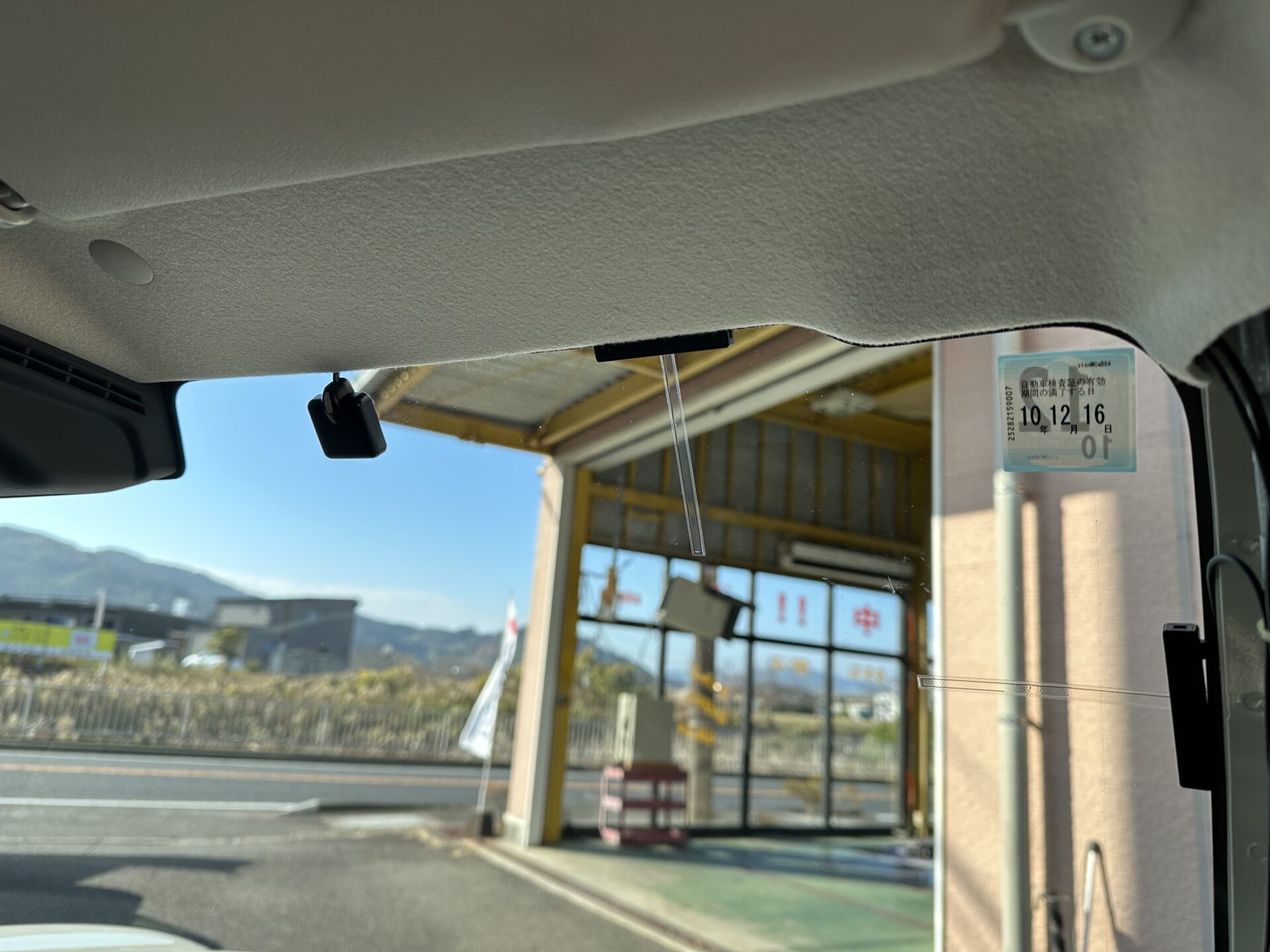

Aピラーはクリップ２つですので

外しやすくなっています。

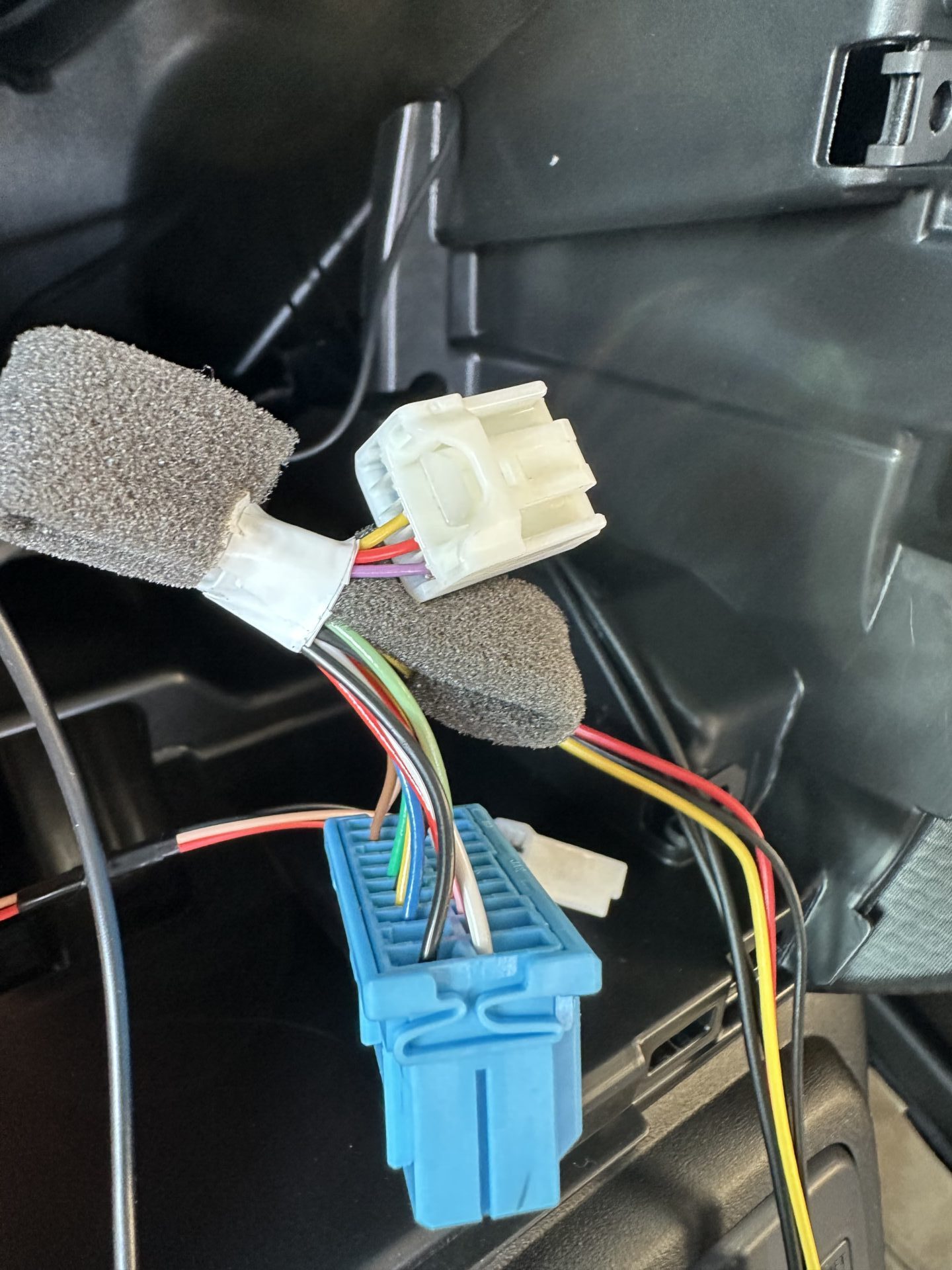

車両側のオーディオカプラと

社外ナビを接続するため

スズキ車専用のオーディオハーネスを使用します。

小さな５ピンのコネクタが

車速信号（黄）　

リバース信号（赤）　

パーキングブレーキ（紫）

ステアリングリモコンの配線は

２０ピンコネクタの

薄茶がＧＮＤ（アース）

茶がSW1となっています。

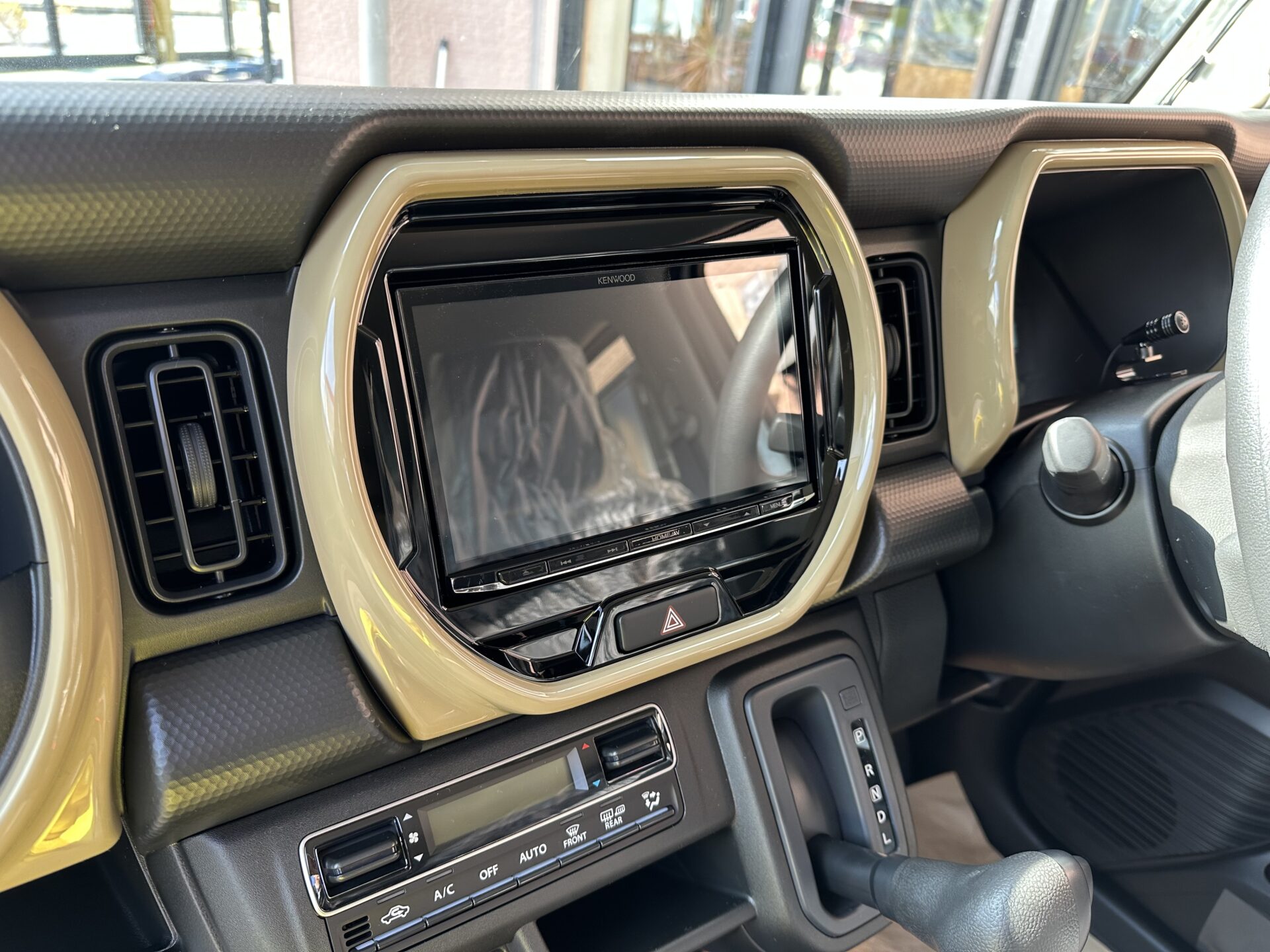

最後は８インチ用のオーディオガーニッシュを

取り付けて完了です。

もともとハスラーのオーディオサイズは

７インチとなってますので

今回のように８インチを取り付ける場合は

８インチ用のガーニッシュが必要となります。

午前中は曇り空　午後から晴れ　

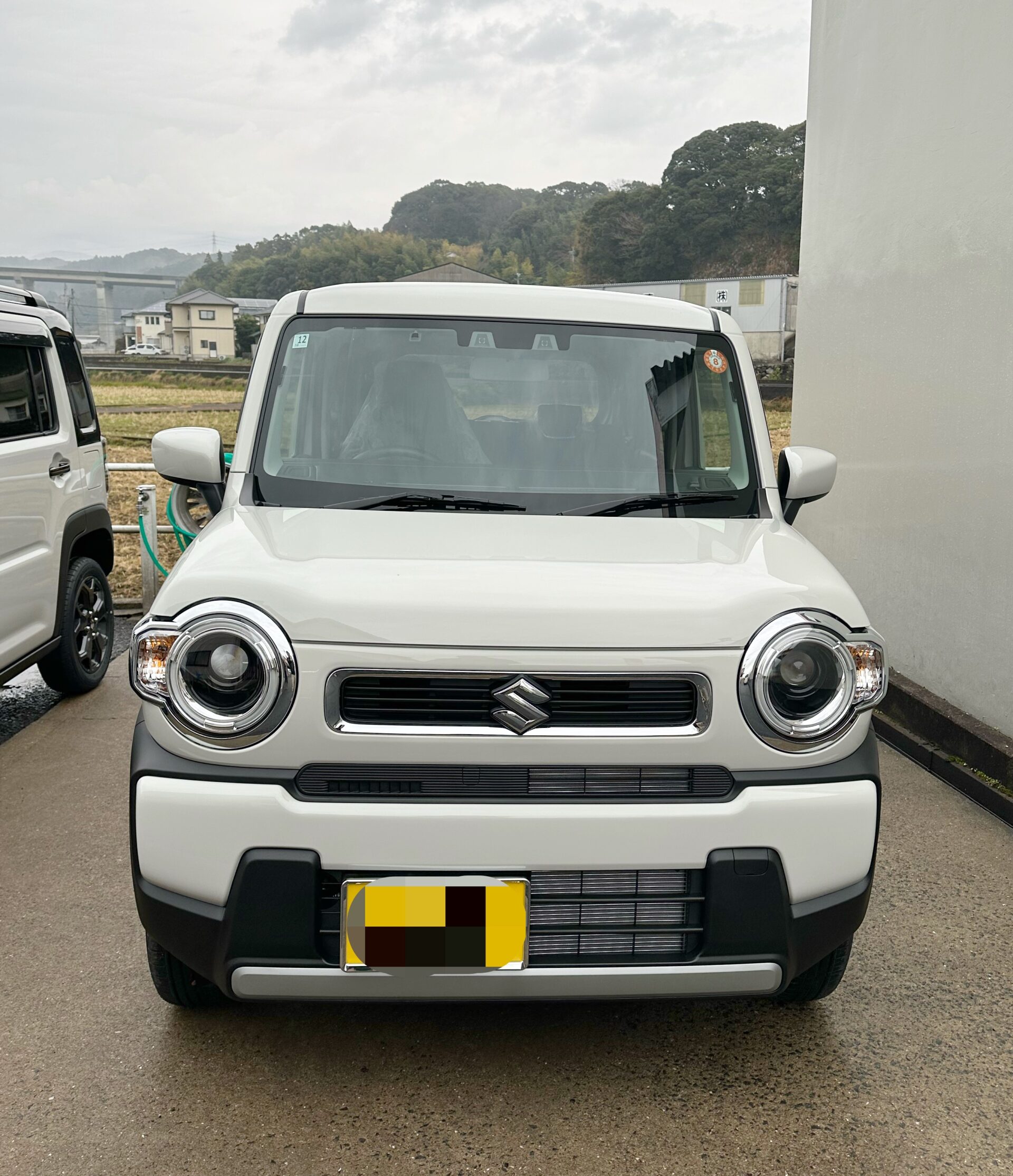

コーティングピカピカの状態で納車できました。

さあ　次の納車もハスラーです　(≧▽≦)

ありがとうございます。
